Demonstrationsversuchstand: CO2-Sichtzelle

Zur Visualisierung des Überganges von CO2 vom Zweiphasengebiet in den überkritischen Zustand wurde am IKE ein Demonstrationsversuchstand konzipiert und aufgebaut.



Der Versuchstand besteht im Wesentlichen aus einer Sichtzelle, Temperatur- und Drucksensoren, Vor-Ort-Anzeigegeräten, einer Messdatenerfassung, einem Kryostaten zur Temperierung der Sichtzelle, einer Kamera zur optischen Aufnahme mit verschiedenen Objektiven (endozentrisches und telezentrisches Objektiv) und Lichtquellen, sowie einem Computer.

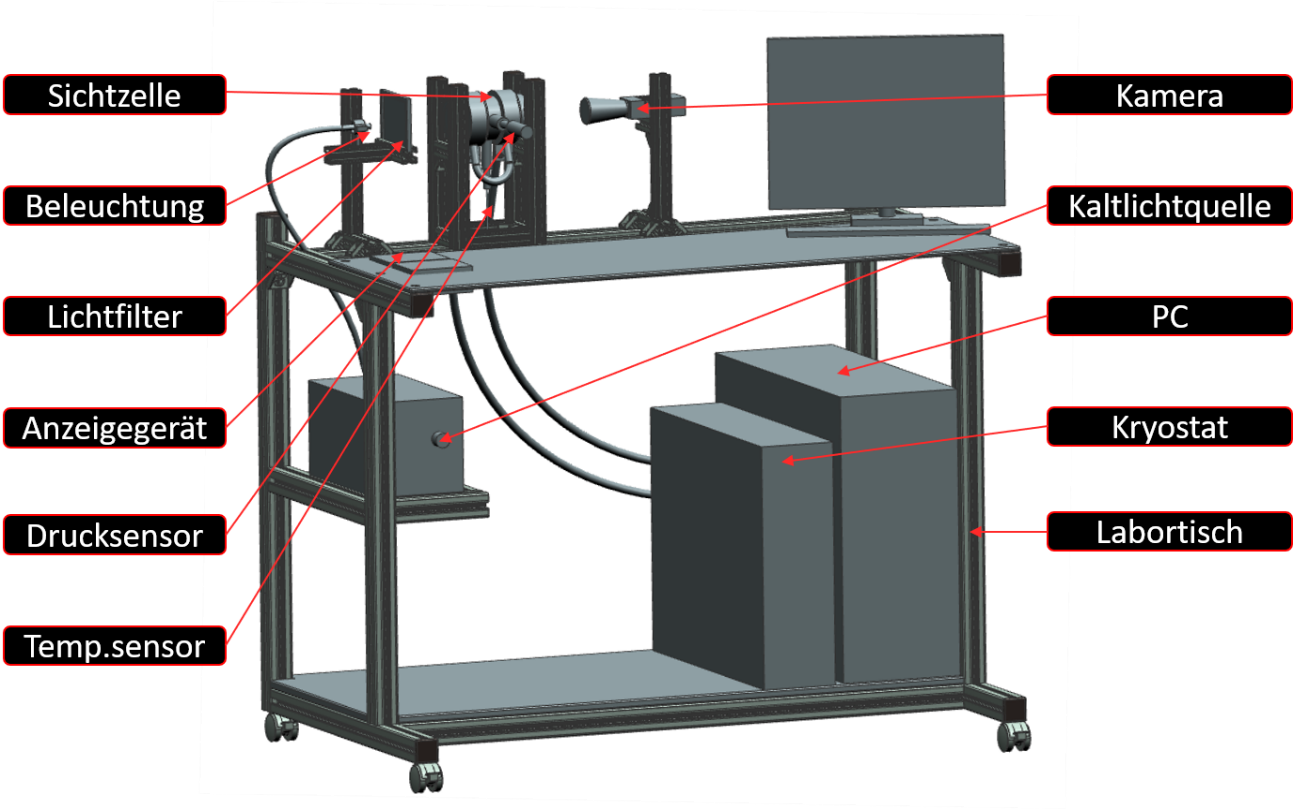

Schema des Demonstrationsversuchstand: CO2-Sichtzelle,Institut für Kernenergetik und Energiesysteme, Universität Stuttgart

Schema des Demonstrationsversuchstands: CO2-Sichtzelle, 2020 © IKE



Für die Durchführung der Experimente wird die Sichtzelle entlang der Isochoren die durch den kritischen Punkt, bei einer Temperatur von 30,98 °C und einem Druck von 7,38 MPa verläuft, beheizt bzw. gekühlt.

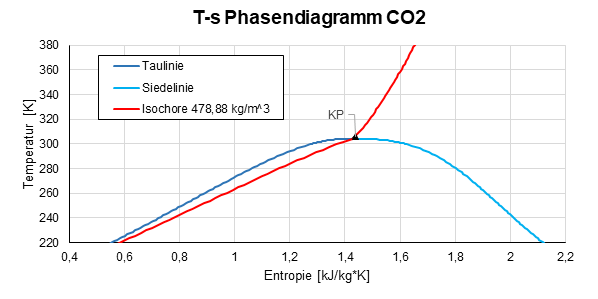

T-s Diagramm CO2,Institut für Kernenergetik und Energiesysteme, Universität Stuttgart

T-s Diagramm von CO2, 2020 © IKE



Das erste Video zeigt die Aufnahme eines quasistatischen Experimentes, mittels eines telezentischen Objektivs, bei dem die Sichtzelle von 36 °C auf 28 °C in einem 12 h Zeitraum abgekühlt wurde.

Video 1, 2020 © IKE



Video 2 zeigt die Aufnahme mit denselben experimentellen Randbedingungen, jedoch mit Verwendung eines endozentrischen Objektivs.

Video 2, 2020 © IKE



In Video 3 wird ein dynamisches Experiment mit dem telezentrischen Objektiv gezeigt bei dem die Sichtzelle ebenfalls von 36 °C auf 28 °C abgekühlt wurde, allerdings in einem Zeitraum von 30 min.

Video 3, 2020 © IKE



Bei der Aufnahme in Video 4 wurde das selbe Experiment mir dem endozentrischen Objektiv durchgeführt.

Video 4, 2020 © IKE
